なぜ

MapCameraPosition.bearing「値を増やすと地図が時計回り(右)に回る」 向きで定義する、というのが本来の設計。
ところが実装は Google / MapLibre / Mapbox などネイティブ SDK の カメラの向き(heading) をそのまま渡していて、
値を増やすと地図が反時計回りに回っていた。両者は符号が反転している。

bearing 期待する見え方
0 北が上
90 地図が右へ 90 度回り、西が上

どう直したか

符号をプロバイダ各所に散らすと必ずどこかが漏れるので、変換はコアの CameraBearing 1 か所に集約した。

toNativeHeading(bearing)     = normalize360(-bearing)   // heading 系 SDK(Google / MapLibre / Mapbox / HERE / Cesium ほか)
bearingFromNativeHeading(h)  = normalize360(-h)
toNativeRotation(bearing)    = normalize360(bearing)    // rotation 系 SDK(ArcGIS JS / OpenLayers / MapKit JS)。恒等
bearingFromNativeRotation(r) = normalize360(r)

画面投影と、各プロバイダの負 tilt エミュレーション(カメラの前進方向)も同じ変換を通している。

見た目

同じカメラ(エッフェル塔 / zoom 17 / tilt 0 / MapLibre)で bearing だけを変えたもの。

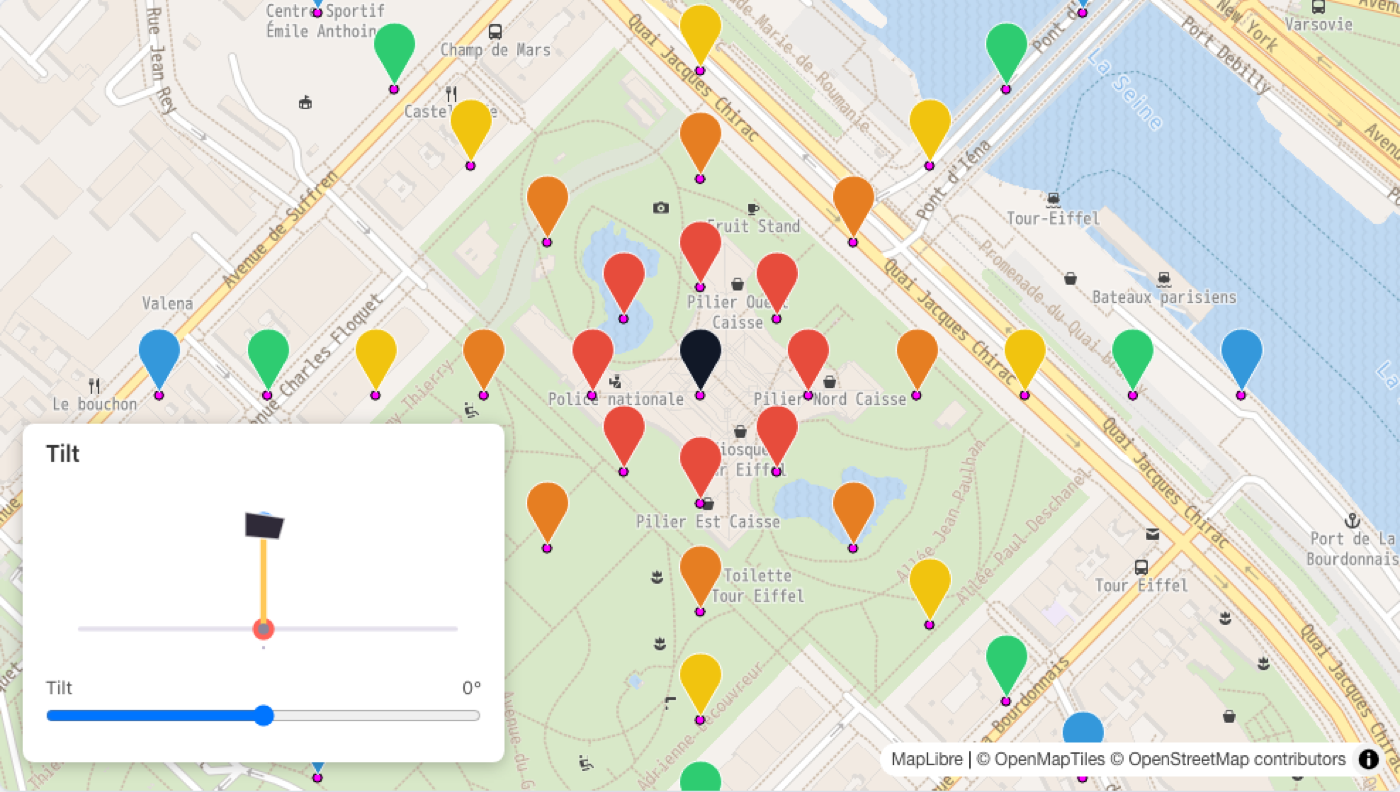

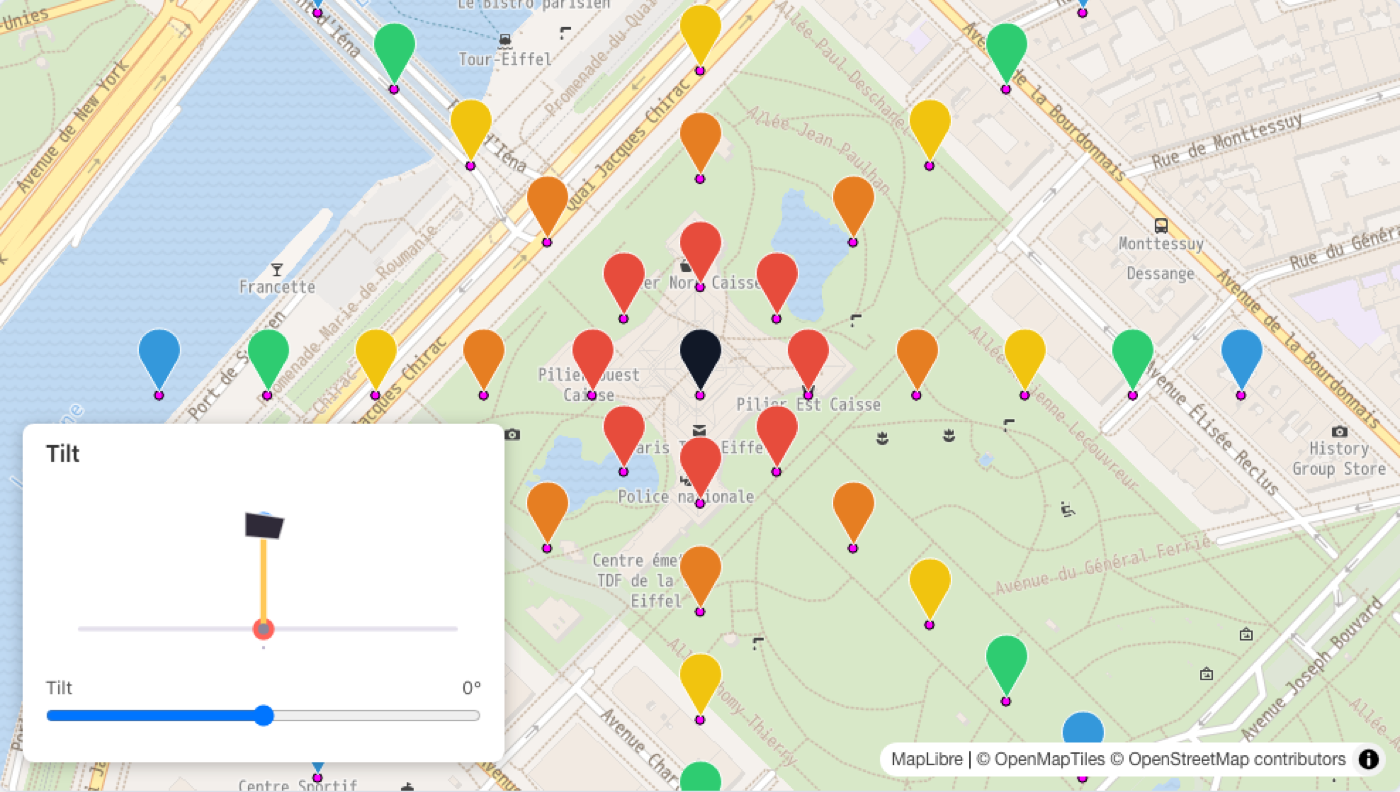

bearing = 0 bearing = 90
bearing 0 bearing 90

bearing 0 ではセーヌ川が左上(=北が上)。bearing 90 では地図が右へ 90 度回り、セーヌ川が右上に来る(=西が上)。

確認したこと

  • Android 実機(Lenovo TB520FU)11 プロバイダ、iOS 実機(iPad Pro 11")12 プロバイダ、web 実ブラウザで向きが一致
  • ユニットテスト: android 236 / ios 229 / js-sdk-core 66 すべて通過(旧規約を固定していた 3 件は期待値を更新)
  • 公開 API サーフェスのゲートと lint も通過

注意

破壊的変更。既存利用者の bearing は逆を向く。visibleRegion / 画面投影 / fitBounds / 負 tilt がすべて bearing に依存しているため、
一部だけ取り込むと「地図は回るがマーカーが逆」になる。関連 PR はまとめて取り込むこと。

作業中に判明した非対称(コードにコメントあり):

web ネイティブ
ArcGIS MapView.rotation は rotation 系(恒等) Viewpoint.rotation は heading 系(反転)
MapKit map.rotation は rotation 系(恒等) MKMapCamera.heading は heading 系(反転)

型定義やネイティブ版からの推測ではなく、実機 / 実ブラウザで測って決めた。


この PR の中身

親リポジトリなので、変更した submodule のポインタ更新が主。各 submodule 側の
feature/bearing-clockwise PR を先に取り込んでからこの PR を取り込むこと
(マージ後にポインタを本流のコミットへ張り替える必要がある)。

私が触っていない submodule(android-geojson-layer / mapconductor-bom など)と、
作業ツリーに残っている無関係な変更はこの PR に含めていない。

bearing を「値を増やすと地図が時計回りに回る」向きに統一し、ネイティブ SDK との変換をコアの CameraBearing に集約する。
